R&S®ROMES4 Drive-Test-Software

Mobile Versorgungs- und QoS-Messungen in Mobilfunknetzen

R&S®ROMES4 Drive-Test-Software
Lightbox öffnen
R&S®ROMES4 Drive-Test-Software
Lightbox öffnen
R&S®ROMES4 Drive Test Software, Screenshot R&S®ROMES4 Drive Test Software, Applikationsdarstellung

Hauptmerkmale

  • Unterstützt die neuesten Technologien wie 5G, NB-IoT und Cat-M1
  • Unterstützt Test-Smartphones mit On-Device-Testfunktionen
  • 5G NR, GSM, WCDMA, CDMA2000®, 1xEV-DO, WiMAX™, LTE, NB-IoT, Cat-M1 und TETRA
  • Einzigartige Scannerfunktionen: ACD, Sektor- und BTS-Positionsschätzung, NB-IoT/LTE-M, Dynamic Spectrum Sharing (DSS), Messungen zu Ankunftszeit (ToA = Time of Arrival)
  • HF- und QoS-Tests in einem
  • NB-IoT

Netzplanung, Optimierung und Fehlersuche für alle Mobilfunktechnologien

HF- und QoS-Messungen mit nur einem Werkzeug und sofortigen Ergebnissen

R&S®ROMES4 ist die universelle Softwareplattform für die Netzwerkplanung, Netzwerkoptimierung und Fehlersuche. In Kombination mit Testtelefonen und Drive-Test-Scannern bietet sie Lösungen für alle wesentlichen Aufgaben rund um Versorgungsmessungen, Störungserkennung und QoS. Neben reiner Erfassung und Darstellung der Messparameter erfolgen sofortige Datenverarbeitung und statistische Berechnungen in Echtzeit.

Merkmale & Vorteile

5G NR-Netzmessungen

5G NR entwickelt sich zur führenden Funkzugangstechnologie

Unsere R&S®TSME6, R&S®TSMA6 und R&S®TSMA6B Scanner sind in der Lage, 5G NR-Synchronisationssignalblöcke (SSBs) für alle SSB-Unterträgerabstände und Übertragungsfälle zu messen, die für Sub-6-GHz-Bänder definiert sind. Mit den neuesten R&S®TSME30DC und R&S®TSME44DC Downconvertern wird der FR2-Frequenzbereich unterstützt. Die R&S®ROMES4 Drive-Test-Software bietet neue Funktionalitäten und Signale, um einen klaren Überblick über verschiedene PCI und Beams/SSB bei allen Auswertungsaufgaben während der Messung und Wiedergabe zu gewinnen.
Die ergänzende 5G NR-Endgeräte-Unterstützung für Endgeräte auf Basis von Qualcomm- und Samsung-Exynos-Chipsets rundet verfügbare 5G NR-Scannermessungen perfekt ab. Die 5G NR-Endgeräte-Unterstützung macht 5G-relevante LTE-Informationen wie auch die 5G-spezifischen NR-Serving-Cell-Informationen verfügbar. Dazu zählen Kennzahlen der Initial Cell Acquisition, Layer-1-Messungen für RSRP und RSRQ, Layer 2 für PDSCH- und PUSCH-Durchsatz, MCS, RBs usw., Details zum RACH-Verfahren sowie Informationen über die LTE-NR EN-DC-Signalisierung und Anwendungsschicht.

Lightbox öffnen

Tests von privaten 5G-Netzen

R&S®ROMES4 bildet in Kombination mit einem Scanner und einem industriebasierten Modul von Quectel eine perfekte Lösung für Tests von privaten 5G-Netzen

Beim Aufbau von privaten 5G-Netzen ist es äußerst wichtig, durch Tests im Rahmen von Installation und Wartung einen ordnungsgemäßen Betrieb von Geräten, die über 5G-Netze verbunden sind (z. B. Roboter), sicherzustellen. Die tragbare Testlösung von Rohde & Schwarz für private Netze besteht aus der R&S®ROMES4 Software (die auf einem PC oder dem R&S®TSMA6B Scanner läuft) und einem unmodifizierten RM500Q-Modul von Quectel, das im Handel erhältlich ist. Mit ihr können die Herausforderungen, die sich im Rahmen von privaten 5G-Netzen ergeben, gemeistert werden. Das Quectel RM500Q-Modul imitiert perfekt die reale Performance von Geräten in industriellen Umfeldern (beispielsweise mit vernetzten Robotern). Dank der Unterstützung zahlreicher Tests einschließlich Ping, Interaktivität und iperf3 kann die Testlösung von Rohde & Schwarz die Leistungsfähigkeit privater 5G-Netze (z. B. Geschwindigkeit, Latenz und Zuverlässigkeit) testen und interpretieren.

Lightbox öffnen

TETRA

TETRA-Netzbewertung mit Scannern und Endgeräten

R&S®ROMES4 stellt in Verbindung mit dem Network Problem Analyzer eine umfassende Werkzeugkette bereit, um die Qualität eines TETRA-Netzes zu messen und Problemstellen auf einfache Weise zu ermitteln. Die Software unterstützt R&S®TSMx Scanner für TETRA sowie führende TETRA-Endgeräte für QoS-Messungen und Sprachqualitätsanalysen wie beispielsweise Sepura SC20. Für eine einfache und flexible Messung können alle Geräte in einem kompakten Rucksack transportiert und über ein Tablet gesteuert werden.

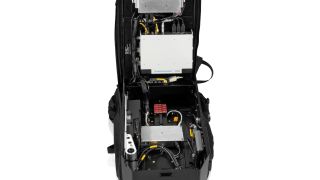

 TETRA-Messsystem
Lightbox öffnen

TETRA-Messsystem

Testing with iPhone

R&S®ROMES4 supports mobile network testing with iPhone 13 and 14.

R&S®ROMES4 drive test software supports voice and data on-device testing with suitable iPhone 13 and 14 devices. On device testing is possible through the application called ROMES Probe, which can be found on the AppStore. R&S®ROMES4 controls the app, enables campaign definition on the controlling PC and provides testing capabilities of the true user experience. Voice and data testing – HTTP DL/UL and Ping - are currently possible, in addition to the existing manual functions for locking the RAT and frequency band on the device itself. R&S®ROMES4 and ROMES Probe combination provides extensive measurement capabilities, such as full Qualcomm chipset logging support, UL and DL Layer 1 and Layer 3 insights, as well as insights into the Mobility Procedures.

ROMES Probe Application
Lightbox öffnen

ROMES Probe Application

BTS-Positionsschätzung

Automatische Identifizierung von Basisstationen auf Basis von Scanner-Messungen.

In Kombination mit einem R&S®TSMx Scanner kann R&S®ROMES4 während der Messfahrt den Standort der Basisstationen inklusive Azimut abschätzen. Unterstützt werden 5G-, LTE-, WCDMA-, CDMA2000-,1xEVDO-, WiMAX-, TETRA- und NB-IoT-Basisstationen. Netzbetreiber können bei Störungen oder für Co-Siting-Anforderungen die Standorte der Basisstationen anderer Netze ermitteln. Es ist so auch möglich, mehr über den Ausbauzustand konkurrierender Netze zu erfahren.

R&S®ROMES4 in Kombination mit dem R&S®TSMA6 Scanner
Lightbox öffnen

R&S®ROMES4 in Kombination mit dem R&S®TSMA6 Scanner

Automatische Kanaldetektion (ACD)

Schnellere Einrichtung und weniger Fahrtwiederholungen bei Verwendung eines Scanners

Die automatische Kanaldetektion ermöglicht es den R&S®TSMx Drive-Test-Scannern, aktive Kanäle in einem bestimmten Band automatisch zu erkennen. Es werden 5G NR-, GSM-, LTE-, LTE-M-, UMTS-, CDMA2000®/1xEV-DO- und NB-IoT-Netze unterstützt. Das Messsystem identifiziert während der Fahrt neu gefundene Kanäle dynamisch und fügt sie automatisch dem Workspace hinzu. Dies ist besonders relevant bei Netzen in einem Funkspektrum, das mit anderen Mobilfunkstandards gemeinsam genutzt wird, da sich die Kanalfrequenzen und Kanalbandbreiten in diesem Fall häufig ändern.

R&S®ROMES4 mit automatischer Kanalerkennung
Lightbox öffnen

R&S®ROMES4 mit automatischer Kanalerkennung

Mehrere Messgeräte

Neueste Funktionen auch mit vorkommerziellen Geräten testen

R&S®ROMES4 unterstützt für mobile Messungen Geräte auf Basis von Qualcomm- und Exynos-Chipsätzen. Verschiedene Datenjobs können mit handelsüblichen und vorkommerziellen Geräten durchgeführt werden, die mit R&S®ROMES4 verbunden sind. Dabei können alle Layer-3-Informationen empfangen werden. Bei Verwendung eines QualiPoc-Android-Geräts kann die Sprachqualität auch mit dem POLQA-Algorithmus (ITU-T P.863) bewertet werden, und mehrere gängige Anwendungen wie Facebook, Dropbox und YouTube können als Testfälle verwendet werden.

R&S®ROMES4 mit Test-Smartphones
Lightbox öffnen

R&S®ROMES4 mit Test-Smartphones

NB-IoT-Tests

R&S®ROMES4 kombiniert Scanner- und Geräte-Testfunktionen für NB-IoT-Netzwerke

NB-IoT ist eine völlig neue Netzwerkschicht mit hoher Innenraumabdeckung, niedrigem Stromverbrauch und geringeren Kosten. R&S®ROMES4 bietet in Kombination mit einem R&S®TSMx Scanner und NB-IoT-Testgeräten lückenlose HF- und QoS-Testfunktionen für die Netzplanung und -optimierung. QualComm- und HiSilicon Neul-basierte Geräte werden unterstützt. Detaillierte Trace- und Visualisierungsfunktionen bieten vollständige Kontrolle über das Gerät und seine Interaktion mit dem Netzwerk.

R&S®ROMES4 NB-IoT-Scanner-Ansicht
Lightbox öffnen

R&S®ROMES4 NB-IoT-Scanner-Ansicht

Network Problem Analyzer

Der Network Problem Analyzer analysiert automatisch Messfahrtdaten, um Problemstellen im Netzwerk zu identifizieren.

Ein Network Problem Analyzer (NPA) eignet sich perfekt für die Netzoptimierung. Er ist das Nachverarbeitungswerkzeug für Messdaten aus R&S®ROMES4 und QualiPoc. Ein NPA kann mehrere Dateien verarbeiten und das Netzwerk auf HF-Probleme einschließlich mangelnder Abdeckung und starker Interferenzen oder auf Serviceprobleme wie z. B. niedrigen Durchsatz und abreißende Funkverbindungen überprüfen. Der NPA unterstützt die neuesten Technologien wie z. B. NB-IoT und LTE-M (eMTC)

R&S®ROMES4 Network Problem Analyzer
Lightbox öffnen

R&S®ROMES4 Network Problem Analyzer

Produktvideos

Complete mobile network engineering, optimization&troubleshooting solution

Vollständige Lösung für die Netzplanung, Netzoptimierung und Fehlersuche

R&S®ROMES4 ist die universelle Softwareplattform für die Netzwerkplanung, Netzwerkoptimierung und Fehlersuche.

Synchronization of 5G TDD networks - demo

Synchronisation von 5G-TDD-Netzen – Demo

In diesem Video erklären wir, wie die Synchronisation von 5G-Netzen gemessen wird und diskutieren die Ergebnisse von Messungen in kommerziellen 5G-Netzen mit der R&S®ROMES4 Echtzeit-Analysesoftware.

Anwendungsfälle

NB-IoT

Erfahren Sie mehr über das Testen von NB-IoT-Netzen und dedizierte Messlösungen.

Weitere Informationen

4x4 MIMO

Erfahren Sie mehr über höhere Kapazitäten mit 4x4 MIMO und dedizierte Messlösungen.

Weitere Informationen

Wie lassen sich Mobilfunknetze testen?

Erfahren Sie mehr über die Struktur heutiger Mobilfunknetze und die damit verbundenen Herausforderungen.

Weitere Informationen
