320 MHz Übertragungsbandbreite für WLAN IEEE 802.11be Frame Block Sequencer für WLAN IEEE 802.11-Signalerzeugung MCS 13 mit 4096QAM MAC-Header und FCS-Konfiguration Digitale Standards WLAN 802.11a/b/g/n/j/p/ac/ax/be/ad, Screenshot Digitale Standards WLAN 802.11, Screenshot

Hauptmerkmale

  • Signalerzeugung gemäß IEEE 802.11a/b/g/n/j/p/ac/ax/be/ad/ay
  • Flexibles Frame Block Sequencing
  • BCC- und LDPC-Kanalcodierung; PPDU, MAC-Header, FCS konfigurierbar
  • Dynamisches Echtzeit-MIMO-Fading mit bis zu 8 Streams
  • Spatial Stream Mapping
Angebot anfordern

WLAN-Signalerzeugung

Die WLAN-Softwareoptionen unterstützen eine standardkonforme Signalerzeugung gemäß IEEE 802.11a/b/g/n/j/p/ac/ax/be/ad/ay.
Es werden Kanalbandbreiten von 20, 40, 80, 80+80, 160 und 320 MHz unterstützt, mit dem R&S®SMW200A sind es sogar 4,32 GHz für 802.11ay. Die Optionen unterstützen die Modi High Throughput (HT), Very High Throughput (VHT), High Efficiency (HE) und Extremely High Throughput (EHT) einschließlich MIMO-Funktionalitäten (Erzeugung von bis zu acht räumlichen Streams und bis zu acht Sendeantennen).

Schnellzugriff

Merkmale & Vorteile

IEEE 802.11a/b/g/n/j/p

  • Unterstützung aller standardkonformen Übertragungsmodi inkl. HT-40 MHz
  • Unterstützung aller drei Betriebsarten: Legacy, Mixed Mode, Green Field
  • Standardkonformes MCS, 256QAM
  • Bis zu vier räumliche Streams/Antennen
  • Simulation von MIMO-Kanalbedingungen in Echtzeit

WLAN11n
Lightbox öffnen

WLAN11n

WLAN11n
WLAN11n

IEEE 802.11ac

  • Unterstützung aller 802.11ac-VHT-Übertragungsmodi inkl. VHT-160MHz
  • Standardkonformer MCS Index 0 bis 9, 1024QAM
  • Bis zu acht räumliche Streams/Antennen
  • Multi-User-MIMO, Raum-Zeit-Block-Kodierung (STBC), Raummultiplex
  • Simulation von MIMO-Kanalbedingungen in Echtzeit

WLAN11ac
Lightbox öffnen

WLAN11ac

WLAN11ac
WLAN11ac

IEEE 802.11ax

  • Unterstützung aller 802.11ax-HE-Übertragungsmodi inkl. HE-160MHz
  • Standardkonformer MCS Index 0 bis 11, 1024QAM
  • MIMO-Modi mit bis zu acht Sendeantennen
  • Multi-User-MIMO, Raum-Zeit-Block-Kodierung (STBC), Raummultiplex
  • Simulation von MIMO-Kanalbedingungen in Echtzeit

WLAN11ax
Lightbox öffnen

WLAN11ax

WLAN11ax
WLAN11ax

IEEE 802.11be

  • Unterstützt alle 802.11be-EHT-Übertragungsmodi inkl. EHT-320MHz
  • Standardkonformer MCS Index 0 bis 13, 4096QAM
  • U-SIG und EHT-SIG
  • MIMO-Modi mit bis zu acht Sendeantennen
  • Multi-User-MIMO, Raum-Zeit-Block-Kodierung (STBC), Raummultiplex
  • Simulation von MIMO-Kanalbedingungen in Echtzeit

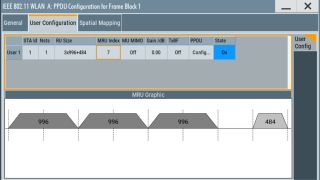

IEEE 802.11be MRU-Konfiguration
Lightbox öffnen

IEEE 802.11be MRU-Konfiguration

IEEE 802.11be MRU-Konfiguration
IEEE 802.11be MRU-Konfiguration

IEEE 802.11ad

  • Bitübertragungsschicht-Modi (PHY): Single Carrier und Control
  • Standardkonformer MCS Index 0 bis 12, π/2-16QAM
  • Außerordentlich ebener Frequenzgang über 2 GHz Bandbreite
  • Basisband-, ZF- und HF-Signalerzeugung mit R&S®SMW200A;
  • MAC-Header und FCS-Unterstützung

WLAN11ad
Lightbox öffnen

WLAN11ad

WLAN11ad
WLAN11ad

IEEE 802.11ay

  • Bitübertragungsschicht-Modi (PHY): Single Carrier
  • Standardkonformer MCS Index 1 bis 21, π/2-64QAM
  • Außerordentlich ebener Frequenzgang über 2 GHz Bandbreite
  • Basisband-, ZF- und HF-Signalerzeugung mit dem R&S®SMW200A;
  • 4,32-GHz-Kanalbündelung mit Bandbreitenerweiterung

WLAN11ay
Lightbox öffnen

WLAN11ay

WLAN11ay
WLAN11ay

Verfügbare Modelle

R&S®SMW200A
Modelle
Beschreibung
Grundgerät

R&S®SMW-K54

Bestellnummer 1413.4139.02

Click on order no. to copy
Bestellnummer 1413.4139.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11a/b/g/n/j/p
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K86

Bestellnummer 1413.5635.02

Click on order no. to copy
Bestellnummer 1413.5635.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ac
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K142

Bestellnummer 1414.3259.02

Click on order no. to copy
Bestellnummer 1414.3259.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ax
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K147

Bestellnummer 1413.6677.02

Click on order no. to copy
Bestellnummer 1413.6677.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11be
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K141

Bestellnummer 1414.1333.02

Click on order no. to copy
Bestellnummer 1414.1333.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ad
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K177

Bestellnummer 1434.8191.02

Click on order no. to copy
Bestellnummer 1434.8191.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ay
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K350

Bestellnummer 1413.9160.02

Click on order no. to copy
Bestellnummer 1413.9160.02 is now copied to your clipboard.
Beschreibung
Softwareoption für standardkonforme Radarprofile mit dynamischer Frequenzwahl
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K254

Bestellnummer 1413.5187.02

Click on order no. to copy
Bestellnummer 1413.5187.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11a/b/g/n/j/p (WinIQSIM2™)
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K286

Bestellnummer 1413.5687.02

Click on order no. to copy
Bestellnummer 1413.5687.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ac (WinIQSIM2™)
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K442

Bestellnummer 1414.3294.02

Click on order no. to copy
Bestellnummer 1414.3294.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ax (WinIQSIM2™)
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K447

Bestellnummer 1413.6683.02

Click on order no. to copy
Bestellnummer 1413.6683.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11be (WinIQSIM2™)
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K441

Bestellnummer 1414.1385.02

Click on order no. to copy
Bestellnummer 1414.1385.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ad (WinIQSIM2™)
Grundgerät
R&S®SMW200A
Angebot anfordern

R&S®SMW-K477

Bestellnummer 1434.8210.02

Click on order no. to copy
Bestellnummer 1434.8210.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ay (WinIQSIM2™)
Grundgerät
R&S®SMW200A
Angebot anfordern
R&S®SMM100A
Modelle
Beschreibung
Grundgerät

R&S®SMM-K54

Bestellnummer 1441.1930.02

Click on order no. to copy
Bestellnummer 1441.1930.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11a/b/g/n/j/p
Grundgerät
R&S®SMM100A
Angebot anfordern

R&S®SMM-K86

Bestellnummer 1441.1860.02

Click on order no. to copy
Bestellnummer 1441.1860.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ac
Grundgerät
R&S®SMM100A
Angebot anfordern

R&S®SMM-K142

Bestellnummer 1441.1753.02

Click on order no. to copy
Bestellnummer 1441.1753.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ax
Grundgerät
R&S®SMM100A
Angebot anfordern

R&S®SMM-K147

Bestellnummer 1441.1053.02

Click on order no. to copy
Bestellnummer 1441.1053.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11be
Grundgerät
R&S®SMM100A
Angebot anfordern

R&S®SMM-K254

Bestellnummer 1441.1618.02

Click on order no. to copy
Bestellnummer 1441.1618.02 is now copied to your clipboard.
Beschreibung
802.11a/b/g/n/j/p (WinIQSIM2™)
Grundgerät
R&S®SMM100A
Angebot anfordern

R&S®SMM-K286

Bestellnummer 1441.1518.02

Click on order no. to copy
Bestellnummer 1441.1518.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ac (WinIQSIM2™)
Grundgerät
R&S®SMM100A
Angebot anfordern

R&S®SMM-K442

Bestellnummer 1441.1376.02

Click on order no. to copy
Bestellnummer 1441.1376.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ax (WinIQSIM2™)
Grundgerät
R&S®SMM100A
Angebot anfordern

R&S®SMM-K447

Bestellnummer 1441.1060.02

Click on order no. to copy
Bestellnummer 1441.1060.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11be (WinIQSIM2™)
Grundgerät
R&S®SMM100A
Angebot anfordern

R&S®SMM-K350

Bestellnummer 1441.1224.02

Click on order no. to copy
Bestellnummer 1441.1224.02 is now copied to your clipboard.
Beschreibung
DFS-Signalerzeugung (R&S®Pulse Sequencer Software DFS)
Grundgerät
R&S®SMM100A
Angebot anfordern
R&S®SMBV100B
Modelle
Beschreibung
Grundgerät

R&S®SMBVB-K54

Bestellnummer 1423.7824.02

Click on order no. to copy
Bestellnummer 1423.7824.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11a/b/g/n/j/p
Grundgerät
R&S®SMBV100B
Angebot anfordern

R&S®SMBVB-K86

Bestellnummer 1423.7924.02

Click on order no. to copy
Bestellnummer 1423.7924.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ac
Grundgerät
R&S®SMBV100B
Angebot anfordern

R&S®SMBVB-K142

Bestellnummer 1423.8114.02

Click on order no. to copy
Bestellnummer 1423.8114.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ax
Grundgerät
R&S®SMBV100B
Angebot anfordern

R&S®SMBVB-K147

Bestellnummer 1423.8950.02

Click on order no. to copy
Bestellnummer 1423.8950.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11be
Grundgerät
R&S®SMBV100B
Angebot anfordern

R&S®SMBVB-K350

Bestellnummer 1423.8443.02

Click on order no. to copy
Bestellnummer 1423.8443.02 is now copied to your clipboard.
Beschreibung
Softwareoption für standardkonforme Radarprofile mit dynamischer Frequenzwahl
Grundgerät
R&S®SMBV100B
Angebot anfordern

R&S®SMBVB-K254

Bestellnummer 1423.8266.02

Click on order no. to copy
Bestellnummer 1423.8266.02 is now copied to your clipboard.
Beschreibung
802.11a/b/g/n/j/p (WinIQSIM2™)
Grundgerät
R&S®SMBV100B
Angebot anfordern

R&S®SMBVB-K286

Bestellnummer 1423.8366.02

Click on order no. to copy
Bestellnummer 1423.8366.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ac (WinIQSIM2™)
Grundgerät
R&S®SMBV100B
Angebot anfordern

R&S®SMBVB-K442

Bestellnummer 1423.8566.02

Click on order no. to copy
Bestellnummer 1423.8566.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ax (WinIQSIM2™)
Grundgerät
R&S®SMBV100B
Angebot anfordern

R&S®SMBVB-K447

Bestellnummer 1423.8966.02

Click on order no. to copy
Bestellnummer 1423.8966.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11be (WinIQSIM2™)
Grundgerät
R&S®SMBV100B
Angebot anfordern
R&S®SMCV100B
Modelle
Beschreibung
Grundgerät

R&S®SMCVB-K254

Bestellnummer 1434.4350.02

Click on order no. to copy
Bestellnummer 1434.4350.02 is now copied to your clipboard.
Beschreibung
802.11a/b/g/n/j/p (WinIQSIM2™)
Grundgerät
R&S®SMCV100B
Angebot anfordern

R&S®SMCVB-K286

Bestellnummer 1434.4538.02

Click on order no. to copy
Bestellnummer 1434.4538.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ac (WinIQSIM2™)
Grundgerät
R&S®SMCV100B
Angebot anfordern

R&S®SMCVB-K442

Bestellnummer 1434.4838.02

Click on order no. to copy
Bestellnummer 1434.4838.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ax (WinIQSIM2™)
Grundgerät
R&S®SMCV100B
Angebot anfordern

R&S®SMCVB-K447

Bestellnummer 1434.5870.02

Click on order no. to copy
Bestellnummer 1434.5870.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11be (WinIQSIM2™)
Grundgerät
R&S®SMCV100B
Angebot anfordern
R&S®SGT100A
Modelle
Beschreibung
Grundgerät

R&S®SGT-K254

Bestellnummer 1419.6756.02

Click on order no. to copy
Bestellnummer 1419.6756.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11a/b/g/n/j/p (WinIQSIM2™)
Grundgerät
R&S®SGT100A
Angebot anfordern

R&S®SGT-K286

Bestellnummer 1419.7252.02

Click on order no. to copy
Bestellnummer 1419.7252.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ac (WinIQSIM2™)
Grundgerät
R&S®SGT100A
Angebot anfordern

R&S®SGT-K442

Bestellnummer 1426.3807.02

Click on order no. to copy
Bestellnummer 1426.3807.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11ax (WinIQSIM2™)
Grundgerät
R&S®SMBV100B
Angebot anfordern

R&S®SGT-K447

Bestellnummer 1419.7775.02

Click on order no. to copy
Bestellnummer 1419.7775.02 is now copied to your clipboard.
Beschreibung
IEEE 802.11be (WinIQSIM2™)
Grundgerät
R&S®SGT100A
Angebot anfordern

R&S®SGT-K350

Bestellnummer 1419.8107.02

Click on order no. to copy
Bestellnummer 1419.8107.02 is now copied to your clipboard.
Beschreibung
Softwareoption für standardkonforme Radarprofile mit dynamischer Frequenzwahl
Grundgerät
R&S®SGT100A
Angebot anfordern

Verwandte Produkte

R&S®SMW200A Vektorsignalgenerator, Hero-Ansicht

R&S®SMW200A
R&S®SMM100A Vektorsignalgenerator, Frontansicht

R&S®SMM100A
R&S®SMBV100B Vektorsignalgenerator, Frontansicht tief

R&S®SMBV100B
R&S®SGT100A Vektorsignalgenerator, Frontansicht

R&S®SGT100A

Informationen anfordern

Haben Sie Fragen oder benötigen Sie weitere Informationen? Nutzen Sie hierzu einfach unser Kontaktformular und wir setzen uns umgehend mit Ihnen in Verbindung.

Marketing-Einverständniserklärung

Ihre Anfrage wurde erfolgreich versendet. Wir nehmen in Kürze Kontakt mit Ihnen auf.
An error is occurred, please try it again later.
