Spectrum analysis 오실로스코프 소프트웨어

일반 분석

Spectrum analysis 오실로스코프 소프트웨어
라이트박스 열기
Spectrum analysis 오실로스코프 소프트웨어
라이트박스 열기
Spectrum analysis 오실로스코프 소프트웨어
라이트박스 열기
Spectrum analysis 오실로스코프 소프트웨어
라이트박스 열기
Spectrum analysis 오실로스코프 소프트웨어
라이트박스 열기
Spectrum analysis 오실로스코프 소프트웨어
라이트박스 열기
Spectrum analysis 오실로스코프 소프트웨어
라이트박스 열기
Spectrum analysis oscilloscope software, Software Spectrum analysis oscilloscope software, Screenshot Spectrum analysis oscilloscope software, Screenshot Spectrum analysis oscilloscope software, Screenshot Spectrum analysis oscilloscope software, Screenshot Spectrum analysis oscilloscope software, Screenshot Spectrum analysis oscilloscope software, Screenshot

주요 사항

  • 멀티채널 스펙트럼 분석
  • 시간에 따른 전력 및 주파수 변화 표시
  • 로그 표시를 이용한 주파수 분석
  • DC에서 기기 대역폭에 이르는 스펙트럼 분석
  • 멀티 도메인 아이콘

오실로스코프 소프트웨어

이 옵션은 R&S®RTH 및 R&S®RTM3000 Oscillsocope에서 스펙트럼 분석 기능을 구현하며 R&S®RTP, R&S®RTO 및 R&S®RTE 오실로스코프의 멀티채널 스펙트럼 분석 기능을 개선합니다. 이 옵션은 R&S®RTP, R&S®RTO, R&S®RTE에서 스펙트로그램 표시, 로그 주파수 축, 자동 피크 목록 감지, 추가 디텍터 지원 등의 기능을 구현합니다.

기능 및 장점

멀티채널 스펙트럼 분석

모든 R&S®RTP, R&S®RTO, R&S®RTE, R&S®RTM3000, R&S®Scope Rider 오실로스코프에는 최대 4개 신호에 대한 강력한 멀티채널 스펙트럼 병렬 분석 기능이 기본 탑재됩니다. 저노이즈 프론트엔드와 A/D 컨버터의 매우 효과적인 비트 수가 스퓨리어스 없는 뛰어난 다이내믹 레인지를 제공해 약한 신호도 손쉽게 식별할 수 있습니다.

라이트박스 열기

시간에 따른 전력 및 주파수 변화 표시

주파수 도메인에서 시간에 따라 변동하는 신호를 분석하려면 Spectrum Analysis 옵션을 사용하십시오. 스펙트로그램이란 시간에 따른 주파수 도메인을 그린 것을 컬러 코딩한, 주파수 타이밍 다이어그램입니다. 시간에 따른 신호의 변동이 2차원 다이어그램에서 각 점의 강도와 색으로 표시됩니다. 오실로스코프에서는 음성, AM/FM 변조 신호, 레이더 및 주파수 호핑 시스템의 신호를 빠르게 분석할 수 있습니다.

라이트박스 열기

로그 표시를 이용한 주파수 분석

대부분의 측정 작업에서 주파수 축의 로그 스케일은 큰 값을 간단하게 표시하는 데 유용합니다. Spectrum Analysis 옵션은 스펙트럼 및 스펙트로그램에 대해 이 기능을 지원합니다.

라이트박스 열기

자동 피크 목록 측정을 통한 빠른 결과

피크 목록 측정 기능을 사용하여 주파수 피크를 자동으로 측정하십시오. 주파수 피크 목록이 표에 표시됩니다. 스펙트럼에서 가장 높은 피크의 파워와 주파수를 표시할 수 있습니다.

라이트박스 열기

사용 가능한 모델

사용 가능한 모델
모델
로그 스케일링
피크 목록
시간 주파수 보정
스펙트로그램
본체

R&S®RTP-K37

주문 번호 1338.1110.02

로그 스케일링
피크 목록
시간 주파수 보정
스펙트로그램
본체

R&S®RTA-K37

주문 번호 1335.7981.02

로그 스케일링
피크 목록
시간 주파수 보정
스펙트로그램
본체

R&S®RTM-K37

주문 번호 1335.9184.02

로그 스케일링
피크 목록
시간 주파수 보정
스펙트로그램
본체

R&S®RTO6-K37

주문 번호 1801.6870.02

로그 스케일링
피크 목록
시간 주파수 보정
스펙트로그램
본체

R&S®RTO-K18

주문 번호 1329.7425.02

로그 스케일링
피크 목록
시간 주파수 보정
스펙트로그램
본체

R&S®RTE-K18

주문 번호 1326.3006.02

로그 스케일링
피크 목록
시간 주파수 보정
스펙트로그램
본체

R&S®RTH-K18

주문 번호 1333.0680.02

로그 스케일링
피크 목록
시간 주파수 보정
스펙트로그램

자세히 보기

Multi-domain Debugging of embedded IoT Devices

Multi-domain debugging of embedded IoT devices

이 동영상은 R&S®RTO 오실로스코프의 멀티-도메인 테스트 기능을 보여줍니다.

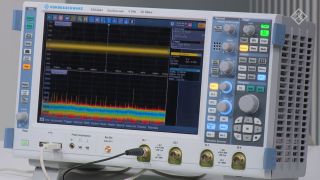

EMI 문제 분석 방법

R&S®RTO 및 R&S®RTE 오실로스코프로 EMI 디버깅

추가 정보

IoT 설계 테스트

EMI 디버깅에 집중

Testing IoT designs with the R&S®RTO2000

 RTM3000-RTA4000 Spectrum Analysis and Spectrogram

R&S®RTM3000 – 스펙트럼 분석 및 스펙토그램

R&S®RTM-K18 Spectrum Analysis and Spectogram 옵션을 사용하면 에러를 쉽고 빠르게 찾을 수 있습니다.
